PTFE 씰 공급업체로서 다양한 산업 응용 분야에서 이러한 씰의 적절한 성능을 보장하려면 필수 매개변수를 이해하는 것이 중요합니다. 고려해야 할 주요 측면 중 하나는 PTFE 씰의 밀봉력입니다. 이 블로그에서는 이러한 밀봉력, 결정 요인, PTFE 씰 세계에서의 중요성에 대해 살펴보겠습니다.
밀봉력이란 무엇입니까?
밀봉력은 두 결합 구성 요소 사이의 유체 또는 가스 누출을 방지하기 위해 밀봉에 의해 가해지는 힘을 나타냅니다. PTFE 씰의 경우 이 힘은 시스템의 무결성을 유지하는 단단하고 안정적인 장벽을 만드는 역할을 합니다. 유압 실린더, 밸브 또는 기타 장비에 관계없이 PTFE 씰은 특정 밀봉력을 견디고 발휘하여 최적의 성능을 보장하도록 설계되었습니다.
밀봉력에 영향을 미치는 요인
PTFE의 재료 특성
폴리테트라플루오로에틸렌(PTFE)은 뛰어난 내화학성, 낮은 마찰계수 및 고온 안정성으로 잘 알려진 합성 불소중합체입니다. 이러한 특성은 밀봉력에 직접적인 영향을 미칩니다. PTFE의 낮은 마찰은 다른 재료에 비해 씰을 만드는 데 더 적은 힘이 필요하다는 것을 의미하며, 이는 마모를 줄이고 씰의 수명을 연장할 수 있습니다. 그러나 PTFE의 상대적으로 부드러운 특성으로 인해 필요한 밀봉력을 유지하려면 적절하게 지지되어야 합니다.
PTFE의 밀도와 분자 구조도 밀봉력을 결정하는 데 중요한 역할을 합니다. PTFE의 등급에 따라 결정화도 수준이 달라질 수 있으며, 이는 재료의 경도와 탄성에 영향을 미칠 수 있습니다. 결정성이 더 높은 PTFE는 더 높은 초기 밀봉력을 제공할 수 있지만 더 부서지기 쉬울 수 있으며, 덜 결정성인 PTFE는 표면 불규칙성에 더 잘 부합할 수 있지만 시간이 지나도 힘을 유지하려면 추가적인 지지가 필요할 수 있습니다.
씰의 기하학
PTFE 씰의 모양과 치수는 씰링력에 큰 영향을 미칩니다. 일반적인 씰 형상에는 O-링, 개스킷 및 립 씰이 포함됩니다. 각 디자인에는 밀봉을 달성하기 위해 힘을 분산시키는 고유한 방법이 있습니다.
예를 들어, O-링은 압축될 때 원주 주위에 균일하게 힘을 가하는 원형 씰입니다. 압착으로 알려진 압축 정도는 충분한 밀봉력을 보장하기 위해 신중하게 계산됩니다. 압착력이 너무 낮으면 씰이 누출을 방지하지 못할 수 있습니다. 너무 높으면 O-링이 손상되거나 돌출될 수 있습니다.
반면에 립 씰에는 결합 표면과 접촉하는 유연한 립이 있습니다. 각도, 두께 등 립의 디자인에 따라 표면에 적용할 수 있는 힘이 결정됩니다. 잘 설계된 립 씰은 유체나 가스의 압력이 씰링력을 향상시키는 자체 활성화 효과를 제공할 수 있습니다.
시스템의 압력 및 온도
PTFE 씰이 설치된 시스템의 작동 압력과 온도는 중요한 요소입니다. 일반적으로 압력이 높을수록 누출을 방지하기 위해 더 큰 밀봉력이 필요합니다. 고압 시스템에서 PTFE 씰은 밀봉 성능을 변형하거나 잃지 않고 유체나 가스에 의해 가해지는 힘을 견딜 수 있어야 합니다.
온도도 밀봉력에 영향을 미칩니다. PTFE는 상대적으로 높은 열팽창 계수를 가지고 있습니다. 온도가 변하면 씰이 팽창하거나 수축하여 씰링력이 변경될 수 있습니다. 고온 응용 분야에서는 PTFE가 부드러워져 필요한 힘을 유지하는 능력이 저하될 수 있습니다. 반대로, 저온 환경에서는 재료가 더 부서지기 쉬워 잠재적으로 균열이 발생하고 밀봉 효과가 손실될 수 있습니다.
결합 부품의 표면 마감
PTFE 씰이 접촉하는 구성 요소의 표면 마감도 또 다른 중요한 요소입니다. 표면이 거칠면 밀봉력이 고르지 않게 분포되어 누출이 발생할 수 있습니다. 거친 표면의 미세한 봉우리와 골이 부드러운 PTFE 소재를 관통하여 유체나 가스가 빠져나가는 경로를 만들 수 있습니다.
반면, 표면이 매끄러우면 밀봉력이 더욱 균일하게 분산되어 밀봉 성능이 향상됩니다. 그러나 지나치게 매끄러운 표면은 씰과 부품 사이의 마찰력을 감소시켜 씰의 위치를 유지하기 더 어렵게 만들 수 있습니다. 따라서 최고의 밀봉 성능을 얻으려면 최적의 표면 마감이 필요합니다.
밀봉력 측정
PTFE 씰의 밀봉력을 정확하게 측정하는 것은 품질 관리와 적절한 설치를 보장하는 데 필수적입니다. 직접 측정 방법에는 힘 센서를 사용하여 씰에 가해지는 실제 힘을 측정하는 방법이 포함됩니다. 이러한 센서는 테스트 중에 씰과 결합 구성 요소 사이에 배치할 수 있습니다.
간접 측정 방법은 씰 압축이나 누출률과 같은 다른 매개변수 측정에 의존합니다. 압축과 힘, 누출과 힘 사이의 관계를 알면 밀봉력을 추정할 수 있습니다. 예를 들어, O-링의 특정 양의 압축으로 인해 특정 조건에서 알려진 밀봉력이 발생하는 경우 설치 중 압축을 측정하면 밀봉력을 나타낼 수 있습니다.
PTFE 씰의 씰링력의 중요성
누출 방지
모든 씰의 주요 기능은 누출을 방지하는 것입니다. 적절한 밀봉력은 유체나 가스가 빠져나가는 틈이나 통로가 없도록 보장합니다. PTFE 씰은 화학 처리 공장이나 항공우주 시스템과 같이 소량의 누출이라도 치명적일 수 있는 응용 분야에 자주 사용됩니다. 올바른 밀봉력을 유지하는 것은 이러한 시스템의 안전성과 신뢰성에 매우 중요합니다.
장비 수명
적절한 밀봉력은 누출을 방지할 뿐만 아니라 밀봉 및 결합 부품의 마모를 줄이는 데도 도움이 됩니다. 밀봉력이 고르게 분포되고 적절한 수준에 있으면 재료에 가해지는 응력이 줄어들어 밀봉 및 전체 장비의 수명을 연장할 수 있습니다. 이를 통해 유지 관리 비용과 가동 중지 시간이 줄어들어 장기적으로 시스템 효율성이 향상됩니다.
시스템 효율성
유압 또는 공압 시스템에서 잘 밀봉된 구성품은 유체 또는 가스가 효과적으로 사용되도록 보장합니다. 밀봉력이 부족하여 누출이 있는 경우 시스템은 필요한 압력을 유지하기 위해 더 많은 작업을 수행해야 하므로 에너지 소비가 증가할 수 있습니다. 올바른 밀봉력을 갖춘 PTFE 씰을 사용하면 시스템이 보다 효율적으로 작동하여 비용과 환경에 미치는 영향을 줄일 수 있습니다.
PTFE 씰의 적용과 씰링력
PTFE 씰은 다양한 산업 분야에서 사용되며 각각의 씰링력에 대한 특정 요구 사항이 있습니다.
화학 산업
화학 산업에서는 부식성 화학 물질의 누출을 방지하기 위해 PTFE 씰이 사용됩니다. PTFE의 높은 내화학성은 이상적인 선택이지만 밀봉력은 화학물질의 압력과 온도 변화를 견딜 수 있을 만큼 충분해야 합니다. 예를 들어, 화학물질 저장 탱크에서 적절한 밀봉력을 갖춘 PTFE 개스킷은 유해 물질이 누출되지 않도록 보장합니다.
항공우주 산업
항공우주 산업은 부품에 최고 수준의 신뢰성을 요구합니다. PTFE 씰은 항공기 엔진, 연료 시스템 및 유압 시스템에 사용됩니다. 이러한 씰은 높은 고도, 낮은 온도, 급격한 압력 변화 등 극한의 조건에서도 씰링력을 유지할 수 있어야 합니다. 밀봉 시스템의 고장은 치명적인 결과를 초래할 수 있으므로 밀봉력을 정확하게 제어하는 것이 중요합니다.
식품 및 음료 산업
식품 및 음료 산업에서는 무독성이고 엄격한 위생 기준을 충족하기 때문에 PTFE 씰이 사용됩니다. 이 응용 분야의 밀봉력은 오염을 방지하고 제품의 품질을 보장하는 데 중요합니다. 예를 들어, 우유 가공 공장에서 밸브와 파이프의 PTFE 씰은 박테리아 및 기타 오염 물질의 유입을 방지하기 위해 견고한 씰을 제공해야 합니다.
PTFE 씰 공급업체로서 우리가 제공하는 제품

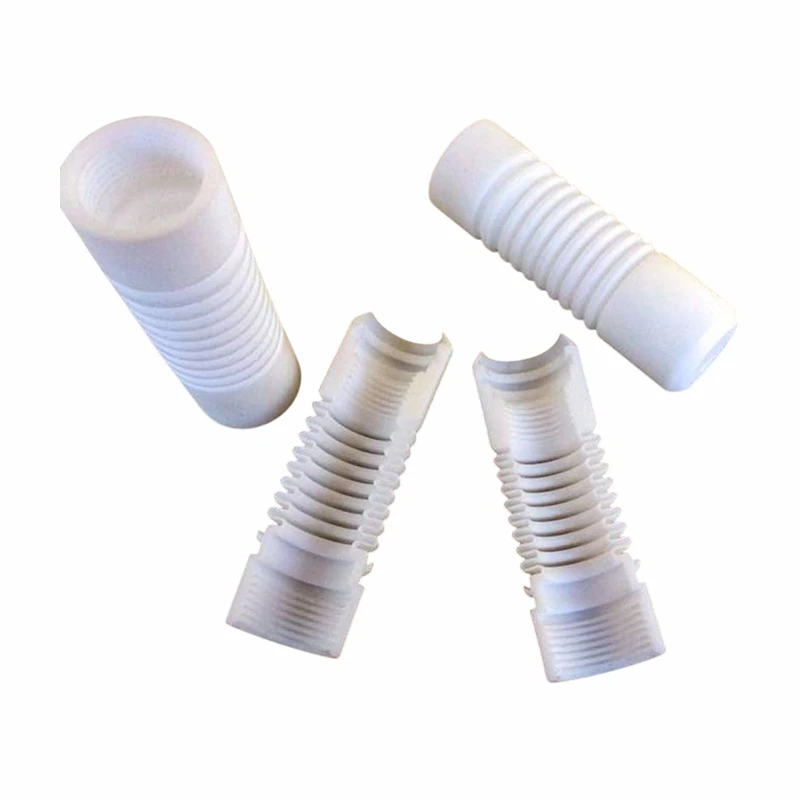

PTFE 씰 공급업체로서 우리는 올바른 씰링력으로 씰을 제공하는 것의 중요성을 이해하고 있습니다. 우리는 다음을 포함한 다양한 제품을 제공합니다.PTFE 볼 밸브 시트그리고PTFE 벨로우즈, 우리의 고품질 외에도PTFE 씰.
당사의 제조 공정은 각 씰이 씰링력에 대한 특정 요구 사항을 충족하도록 설계되었습니다. 우리는 첨단 재료와 정밀 가공 기술을 사용하여 일관된 품질의 씰을 생산합니다. 당사의 엔지니어링 팀은 고유한 씰링 요구 사항이 있는 고객을 위한 맞춤형 솔루션을 제공할 수도 있습니다.
조달 문의
신뢰할 수 있는 밀봉력을 갖춘 고품질 PTFE 씰이 필요한 경우, 구매를 위해 주저하지 말고 당사에 문의하십시오. 우리는 귀하의 산업용 씰링 요구 사항을 충족할 수 있는 최고의 제품과 서비스를 제공하기 위해 최선을 다하고 있습니다.
참고자료
- 브라운, RW (2004). 봉인 및 봉인 안내서. 엘스비어 버터워스 - 하이네만.
- 캘리포니아주 하퍼(2004). 플라스틱, 엘라스토머 및 복합재 핸드북. 맥그로-힐.
- 타보르, D. (2001). 재료의 마찰 및 마모. 와일리.
